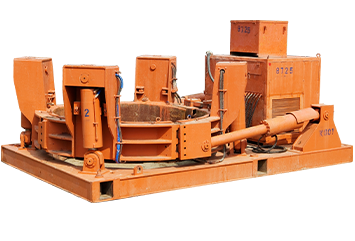

ジャッキ HS型

パワージャッキに強力な揺動装置を組込んで、
チュービング作業をさらに効率的に。


HS型パワースイングジャッキは、パワージャッキに強力な揺動装置を組込んで、チュービング作業をより効率的に行うことができる新方式の大口径基礎杭の施工機です。揺動装置は、本体にコンパクトに内蔵されており、構造もカンタン・小型軽量でクレーンにより簡単に移動ができて、設置は短時間で可能です。

・ポンプユニットは本体側に組み込まれており、運転はリモコンでOK。全体の監視ができ高い安全性。
・圧入作業はケーシングチューブの歯先により掘削面をカッティング。長尺のチュービング作業に威力を発揮。
・ケーシングチューブの引抜作業は、HC型のパワフルさをそのままに強力なパワー。
・圧入シリンダーのコントロールは同調弁の採用で、操作レバー1本でらくらく運転。

高稼働性を発揮するパワースイングジャッキ、HSタイプ。
最大鋼管径Φ1,480タイプ
引抜力3,530 KN (360 tf)の
1,480㎜タイプ
【HS360TP-148型】
最大鋼管径Φ1,980タイプ
引抜力3,530 KN (360 tf)の
1,980㎜タイプ
【HS360TP-198型】
最大鋼管径Φ2,500タイプ
引抜力3,530 KN (360 tf)の
2,500㎜タイプ
【HS360TP-250型】

最大口径Φ1,480タイプ / HS360TP-148型

型式 HS360TP-148型
最大口径 1,480 ㎜
引抜力 3,530 KN (360 tf)
押込力 980 KN (100 tf) 要反力
引抜ストローク 500 ㎜
揺動トルク 1,108 KN・m (113 tf・m) 要反力
揺動角度 11°
最高圧力 24.5 MPa (250 kg/c㎡)
吐出量 主ポンプ 50~160 L/min
揺動用ポンプ 75 L/min
電動機容量 主ポンプ 30 kw 4P 三相 AC200/220 V
揺動用ポンプ 30 kw 4P 三相 AC200/220 V
操作方式 電磁弁
使用作動油 ISO-VG #32
有効貯油量 450 L
質量 14.1 ton

最大口径Φ1,980タイプ / HS360TP-198型

型式 HS360TP-198型
最大口径 1,980 ㎜
引抜力 3,530 KN (360 tf)
押込力 980 KN (100 tf) 要反力
引抜ストローク 500 ㎜
振動トルク 1,363 KN・m (139 tf・m) 要反力
揺動角度 11 °
最高圧力 24.5 MPa (250 kg/c㎡)
吐出量 主ポンプ 50~160 L/min
揺動用ポンプ 75 L/min
電動機容量 主ポンプ 30 kw 4P 三相 AC200/220 V
揺動用ポンプ 30 kw 4P 三相 AC200/220 V
操作弁型式 電磁弁
使用作動油 ISO-VG #32
有効貯油量 450 L
質量 15.1 ton

最大口径Φ2,500タイプ / HS360TP-250型

型式 HS360TP-250
最大口径 2,500 ㎜
引抜力 3,530 KN (360 tf)
押込力 980 KN (100 tf) 要反力
引抜ストローク 500 ㎜
振動トルク 2,255 KN・m (230 tf・m) 要反力
揺動角度 12.7 °
最高油圧力 24.5 MPa (250 kg/c㎡)
吐出量 主ポンプ 50~160 L/min
揺動用ポンプ 75 L/min
電動機容量 主ポンプ 30 kw 4P 三相 AC200/220 V
揺動用ポンプ 30 kw 4P 三相 AC200/220 V
操作弁型式 電磁弁
使用作動油 ISO-VG #32
有効貯油量 450 L
質量 16.8 ton

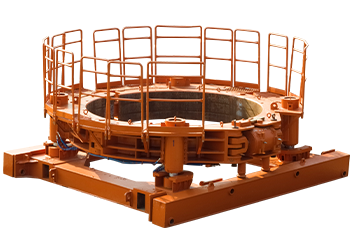

ジャッキ HC型

1,200~3,250mmの口径と豊富なラインアップで、
広い利用範囲でお応えします。


HC型パワーケーシングジャッキは、小口径から大口径、さらに超大口径までと、機種が豊富になり基礎杭の施工機としてはもちろんのこと、海上作業船や海上作業台などへとその利用範囲が広くなりました。
基礎杭の施工機として、オールケーシング工法やリバースサーキュレーション工法など多方面に利用されています。さらに特殊仕様の設定で、海上作業船のスパットの昇降装置や海上作業台の昇降装置としてもご利用が可能です。

・小型軽量タイプもラインアップ。構造がシンプルでクレーンにより移動もOKな即戦力タイプ。
・圧倒的な引抜力。引抜力を常に確認しながら作業を進められるので高い信頼性。
・動力源には電動機を使用しているので、騒音や振動が限りなく低く、保守点検もカンタン。
・ポンプユニットには吸音材などを使用しているので、さらにアイドリング時にもさらに低騒音。
・可変容量型ポンプを採用し、従来機に比べ作業性が一段とアップ。

無振動、無騒音のパワーケーシングジャッキ、HCタイプ。
最大鋼管径Φ1,200~2,750タイプ
引抜力3,530 KN (360 tf)の
1,200~2,750㎜タイプ
【HC360T型】
最大鋼管径Φ3,250タイプ
4,707 KN (480tf)の
1,480㎜タイプ
【HC480型】

最大口径Φ1,200〜 / HC360T型

型式 HC360T-1200
最大口径 1,200 ㎜
引抜力 3,530 KN (360 tf)
押込力 980 KN (100tf) 要反力
引抜ストローク 500 ㎜
最高圧力 24.5 MPa (250 kg/c㎡)
吐出量 50~160 L/min
電動機容量 30 kw 4P 三相 AC200/220 V
操作方式 5連(6連)手動マルチバルブ
使用作動油 ISO-VG #32
有効貯油量 450 L
本体質量 (ウエイト棒・ライナーを除く) 6.6 ton
ユニット質量 2.5 ton
型式 HC360T-1732
最大口径 1,732 ㎜
引抜力 3,530 KN (360 tf)
押込力 980 KN (100tf) 要反力
引抜ストローク 500 ㎜
最高圧力 24.5 MPa (250 kg/c㎡)
吐出量 50~160 L/min
電動機容量 30 kw 4P 三相 AC200/220 V
操作方式 5連(6連)手動マルチバルブ
使用作動油 ISO-VG #32
有効貯油量 450 L
本体質量 (ウエイト棒・ライナーを除く) 7.7 ton
ユニット質量 2.5 ton
型式 HC360TW-2000
最大口径 2,000 ㎜
引抜力 3,530 KN (360 tf)
押込力 980 KN (100tf) 要反力
引抜ストローク 500 ㎜
最高圧力 24.5 MPa (250 kg/c㎡)
吐出量 45~180 L/min
電動機容量 30 kw 4P 三相 AC200/220 V
操作方式 6連手動マルチバルブ
使用作動油 ISO-VG #32
有効貯油量 400 L
本体質量 (ウエイト棒・ライナーを除く) 9.1 ton (副バンド・ステージを含む)
ユニット質量 2.5 ton
型式 HC360T-2250
最大口径 2,250 ㎜
引抜力 3,530 KN (360 tf)
押込力 980 KN (100tf) 要反力
引抜ストローク 500 ㎜
最高圧力 24.5 MPa (250 kg/c㎡)
吐出量 50~160 L/min
電動機容量 30 kw 4P 三相 AC200/220 V
操作方式 5連(6連)手動マルチバルブ
使用作動油 ISO-VG #32
有効貯油量 450 L
本体質量 (ウエイト棒・ライナーを除く) 8.3 ton
ユニット質量 2.5 ton
型式 HC360TW-2500
最大口径 2,500 ㎜
引抜力 3,530 KN (360 tf)
押込力 980 KN (100tf) 要反力
引抜ストローク 500 ㎜
最高圧力 24.5 MPa (250 kg/c㎡)
吐出量 45~180 L/min
電動機容量 30 kw 4P 三相 AC200/220 V
操作方式 6連手動マルチバルブ
使用作動油 ISO-VG #32
有効貯油量 400 L
本体質量 (ウエイト棒・ライナーを除く) 10.6 ton (副バンド・ステージを含む)
ユニット質量 2.5 ton
型式 HC360TW-2700
最大口径 2,700 ㎜
引抜力 3,530 KN (360 tf)
圧入力 980 KN (100tf) 要反力
引抜ストローク 500 ㎜
最高圧力 24.5 MPa (250 kg/c㎡)
吐出量 45~180L/min
電動機容量 30kw 4P 三相 AC200/220
操作方式 6連手動マルチバルブ
使用作動油 ISO-VG #32
有効貯油量 400 L
本体質量 (ウエイト棒・ライナーを除く) 11.0 ton
ユニット質量 2.5 ton
寸法図(PDF)
型式 HC360T-2700
最大口径 2,700 ㎜ (2,750 ㎜)
引抜力 3,530 KN (360 tf)
押込力 980 KN (100tf) 要反力
引抜ストローク 500 ㎜
最高圧力 24.5 MPa (250 kg/c㎡)
吐出量 50~160 L/min
電動機容量 30 kw 4P 三相 AC200/220 V
操作方式 5連(6連)手動マルチバルブ
使用作動油 ISO-VG #32
有効貯油量 450 L
本体質量 (ウエイト棒・ライナーを除く) 9.3 ton
ユニット質量 2.5 ton

最大口径Φ3,250タイプ /  HC480T型

型式 HC480T-3250
最大口径 3,250 ㎜
引抜力 4,707 KN (480tf)
押込力 980 KN (100tf) 要反力
引抜ストローク 500 ㎜
最高圧力 24.5 MPa (250 kg/c㎡)
吐出量 50~160 L/min
電動機容量 30 kw 4P 三相 AC200/220 V
操作方式 5連(6連)手動マルチバルブ
使用作動油 ISO-VG #32
有効貯油量 450 L
本体質量 (ウエイト棒・ライナーを除く) 18.0 ton
ユニット質量 2.5 ton
型式 HC480TW-3200
最大口径 3,200 ㎜
引抜力 4,735 KN (480 tf)
圧入力 980 KN (100tf) 要反力
引抜ストローク 500 ㎜
最高圧力 24.5 MPa (250 kg/c㎡)
吐出量 45~180L/min
電動機容量 30 kw 4P 三相 AC200/220V
操作方式 6連手動マルチバルブ
使用作動油 ISO-VG #32
有効貯油量 400 L
本体質量 (ウエイト棒・ライナーを除く) 24.2 ton (副バンド・ステージを含む)
ユニット質量 2.5 ton
寸法図(PDF)
