全旋回 SRDシリーズ
最大級トルクと1000㎜のストロークを搭載した
業界最強マシン。

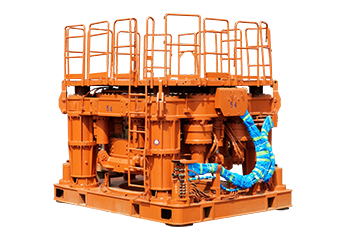

SRD型パワーケーシングジャッキは、大口径のケーシングチューブを高トルクで全周回転させながら押し込み、先端部に装着した超硬チップで硬い岩盤から、玉石、転石、鉄筋コンクリートなどの地中障害物まで掘削、撤去できる全周回転掘削機です。
1500㎜、2000㎜、3000㎜の径に対応できる3機種をそろえて幅広いニーズにお応えできます。本体とコントロールユニットを組み合わせるコンパクトな設計になっています。
・オールケーシング場所打杭が可能。
・ケーシング押し込みストロークは1000㎜。
・パワフルな駆動能力を活かすため、垂直精度を高く保ちケーシングにかかる周面摩擦を抑制。
・作業性の高いクサビ形チャック装置を採用。カプラーの取り外しが不要でオイル漏れなし。
・操作性に優れたコントロールパネルを採用。
・ラジコン操作も可能。
このような作業に威力を発揮します！
転石切削/岩盤切削/地中障害物切削/大深度掘削
パワフルに大深度施工。高い精度の施工を実現します。
- 最大鋼管径Φ1500タイプ
- 大深度、大口径もクリアする
最大1500㎜タイプ
【SRD-1500H】
- 最大鋼管径Φ2000タイプ
- 大深度、大口径もクリアする
最大2000㎜タイプ
【SRD-2000H】
最大鋼管径Φ1500タイプ / SRD-1500H
-
型式 SRD-1500H 掘削口径 1,000～1,500 mm ケーシング引抜力 1,648 KN (168tf) ケーシング押込力 最大1,128 KN (115tf) 要反力 押込ストローク 1,000 mm 回転トルク 1,059/530 KN・m (108/54 tf・m) 回転数 0.95/1.9 min-1 質量 25ton
最大鋼管径Φ2000タイプ / SRD-2000H
-
型式 SRD-2000H 掘削口径 1,300～2,000 mm ケーシング引抜力 2,490 KN (254tf) 瞬時 2,991 KN (305tf) ケーシング押込力 最大1,128 KN (115tf) 要反力 押込ストローク 1,000 mm 回転トルク 2,157 KN・m (220 tf・m) 瞬時 2,471 KN・m (252ton・m) 回転数 0.95 min-1 質量 38.5 ton
電動式油圧ユニット / SPU-20E
-
型式 SPU-20E エンジン名称 三菱 6D22-TC エンジン力 192KW (261PS) 質量 10ton 寸法 (Ｌ×Ｗ×Ｈ) 5,000×2,300×2,300
エンジン油圧ユニット / SPU-30E
-
型式 SPU-30E エンジン名称 三菱 8DC9-TC エンジン出力 258KW (352PS) 質量 11ton 寸法 (Ｌ×Ｗ×Ｈ) 6,000×2,300×2,300
